Scanner d’inspection radiographique de l’industrie

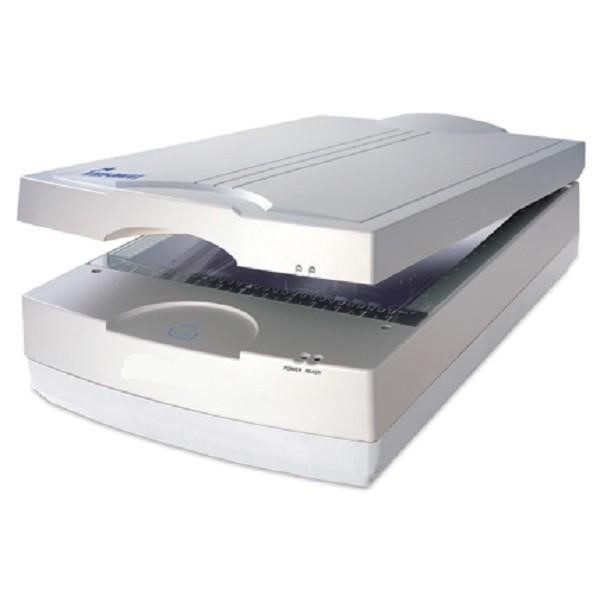

Le MII-800XL Plus, le système de numérisation de films argentiques NDT/RT à grande vitesse de Microtek, permet de numériser rapidement et de manière fiable les images de films RT en quelques secondes seulement.

Il est développé exclusivement pour l’industrie en conformité à la norme EN 14096. Il permet de convertir facilement les films radiographiques industriels en images numériques pour stockage et gestion, au format DICONDE pour une visualisation et un partage pratique.

Il permet de scanner des films de densité 4,7.

Grâce à la technologie avancée de la source de lumière LED sans réchauffement, le MII-800XL Plus peut atteindre sa pleine luminosité et fonctionner immédiatement.

En utilisant simplement des modèles personnalisés, le MII-800XL Plus peut facilement exécuter la fonction de recadrage automatique pour numériser plusieurs films à la fois. En outre, il capture les détails dans les zones claires et sombres à une résolution optique élevée de 3200 dpi (7,9 μm), 4,7 Dmax et une échelle de gris de 16 bits. Il offre aux professionnels des NDT/RT un moyen simple et intelligent de numériser les films NDT/RT.

En outre, le système contient un puissant logiciel de gestion d’images, MiiNDT, qui a été développé spécifiquement pour l’industrie de l’inspection radiographique. MiiNDT est doté d’une interface utilisateur de pointe, facile à utiliser pour les utilisateurs. Le format de données du MiiNDT, y compris la date, le numéro de projet, le numéro de cible et d’autres informations connexes, est conforme à la norme ASTM et au format DICONDE. MiiNDT fournit également de nombreux outils d’ajustement et de mesure des images pour capturer, interroger et mesurer les images. En outre, MiiNDT offre des fonctions de notation des images, d’édition de rapports, de gravure de CD, de transmission et de conversion au format DICONDE. MiiNDT facilite l’archivage, la révision et le partage des images NDT/RT. MiiNDT prend également en charge l’impression en taille réelle à 100 % de l’image originale, ce qui est très pratique pour les ingénieurs pour trouver la pièce défectueuse immédiatement sur le site d’exploitation. Il s’agit d’une solution efficace et rapide pour la gestion d’images industrielles.

La numérisation pour contrôle qualité dans l’industrie

Avantages :

  • Type scanner à plat ;
  • Eclairage à LED ;
  • 18 secondes par radiographie;
  • En option, chargeur automatique de 15 feuilles et plateau multicanaux de 3 feuilles ;
  • Grande zone de balayage ;
  • Propose d’excellentes qualités et performances ;
  • Allumage instantané grâce à la source LED à faible consommation d’énergie ;
  • Logiciel MiiNDT ;
  • Profondeur de couleur de 16 bits ;
  • Conforme à la norme ASTM DICONDE de numérisation et de transfert ;
  • Simple à utiliser, nettoyer, et maintenir ;
  • Permet l’enregistrement de données sécurisées.

Certification : CE, FCC, RoHS

Options :chargeur automatique de 15 feuilles et plateau multicanaux de 3 feuilles

Caractéristiques

  • Système de numérisation : Caméra CCD
  • Format : Maxi. : 305 mm x 406 mm
  • Vitesse de numérisation : 25 sec @300 dpi
  • Epaisseur maximum des ouvrages : 5 mm
  • Eclairage : LED exempt UV et IR
  • Gamme dynamique : 4,5 Dmax EN 14096
  • Mode de numérisation : Manuel
  • Résolution optique : 2400 dpi – 11 μm
  • Connexion : USB2.0
  • Logiciels inclus/options : Kit logiciel MiiNDT
  • Formats de sortie : TIF, BMP, EPS, JPG, PSD, SCT, GIF, IFF, PCX, PXR, TGA, PDF, DCX
  • Dimensions (hauteur x largeur x profondeur) : 627 x 375 x 180 mm
  • Poids : 16,1 kg
  • Caractéristiques électriques : 100 – 240 VAC, 47 – 63 Hz– 45 W
